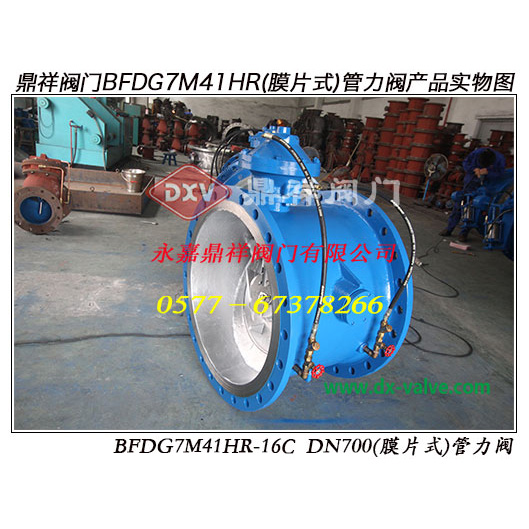

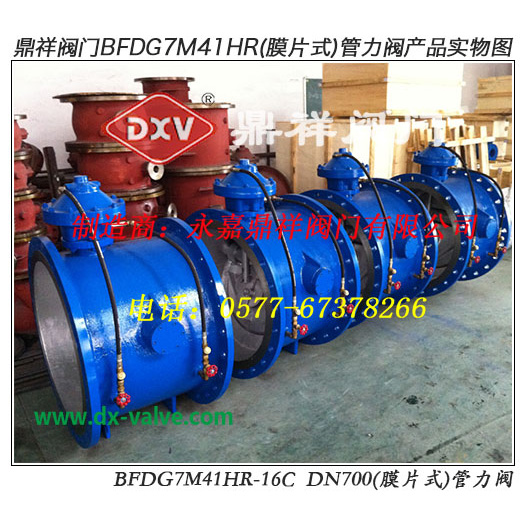

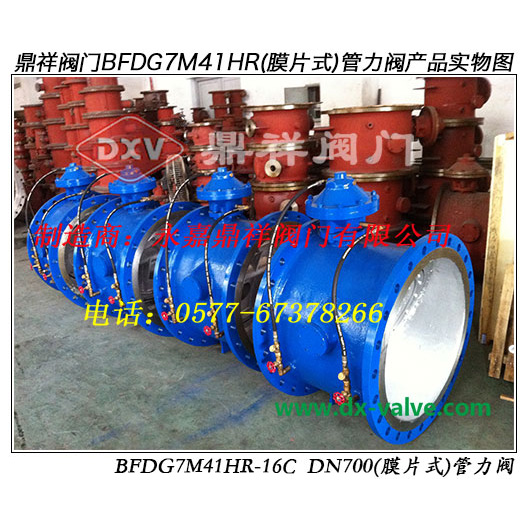

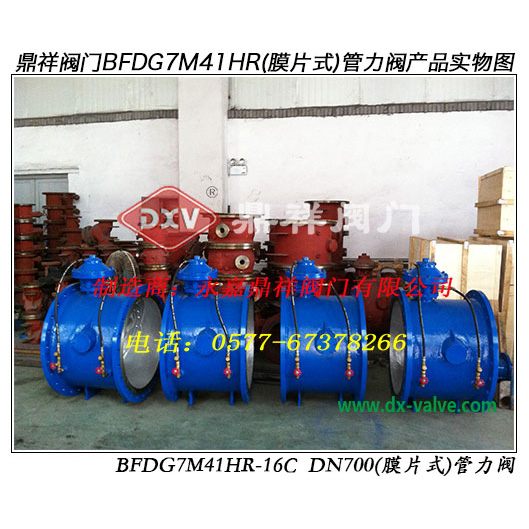

BFDG7M41HX/BFDG7M43HR(膜片式)管力阀

产品概述

管力阀是参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代产品。它兼具电动阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系数安全。该阀是当前国内外结构新颖、性能先进、进行可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。

主要零件材料

零件名称	阀体	阀心	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	不锈钢	丁腈橡胶	O形密封圈柔性石墨
	碳钢	碳钢
	不锈钢	不锈钢

主要技术参数

名称	公称通径（mm）	适用温度℃	适用介质	流阻系数	最低工作压力（Mpa）
参数	DN150-DN2000	0-120	泥污、污水油品、海水	0.3-1.1	》0.1
名称	关阀时间（可调）	开阀时间（可调）	结构长度标准	法兰标准	泄漏量
参数	快关1-3秒慢关5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

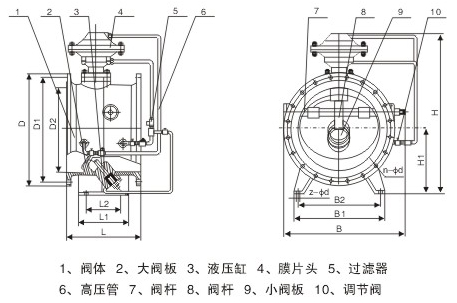

主要外形尺寸

公称通径	D1	D2	L	Z-φd	重量（kg）
150	285	240	260	8-φ22	75
200	340	295	280	8-φ22	100
250	395	350	300	12-φ23	140
300	445	400	320	12-φ22	180
350	505	460	350	16-φ22	230
400	565	515	410	16-φ27	290
450	615	565	445	20-φ26	370
500	670	620	495	20-φ26	420
600	780	725	580	20-φ30	720
700	895	840	660	24-φ30	830
800	1015	950	710	24-φ33	1150
900	1115	1050	760	28-φ33	1600
1000	1230	1160	810	28-φ36	1900
1200	1455	1380	920	32-φ39	2460
1400	1675	1590	1100	36-φ42	3800
1600	1915	1820	1500	40-φ48	4800
