HQ41X无磨损球形止回阀

HQ41X无磨损球形止回阀

产品概述

无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。

主要零件材料

零件名称	材料
阀体、阀盖	球体、铸钢
球架、档板	球铁、铸钢
球体	碳钢包橡胶

主要技术参数

型号	公称压力（MPa）	试验压力Ps(MPa)		阀体、阀盖材料
		壳体	密封
HQ41X-10	1.0	1.5	1.1	H200
HQ41X-16	1.6	2.4	1.76

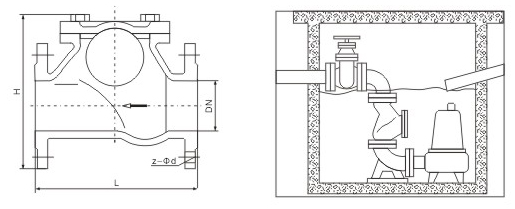

主要外形尺寸

法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准

公称通径	50	65	80	100	125	150	200	250	300	350
L(mm)	216	214	293	305	381	403	495	622	698	787
H(mm)	185	210	245	280	335	400	495	600	715	820

产品实物图
