HC41X节能消声止回阀

HC41X节能消声止回阀

产品概述

消声止回阀是安装在水泵出口管道上，用于水泵停机时防止介质倒流及水锤对泵的损害。

主要零件材料

型号	阀体	密封圈	弹簧
HC41X-10	铸铁或不锈钢	丁腈橡胶(NBR)	不锈钢丝Cr18Ni9Ti
HC41X-16	铸铁或不锈钢	丁腈橡胶(NBR)	不锈钢丝Cr18Ni9Ti

主要技术参数

型号	公称压力	壳体试验压力	密封试验压力	适用介质	工作温度
HC41X-10	1.0Mpa	1.5Mpa	1.1Mpa	水及弱腐蚀性流体	0~80℃
HC41X-16	1.6Mpa	2.4Mpa	1.76Mpa	水及弱腐蚀性流体	0~80℃

主要外形尺寸

法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准，PN2.5MPa按GB9113.4-88标准

公称压力 PN(mm)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(mm)	公称通径 DN(mm)	L	D	K	b	z-φd
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36

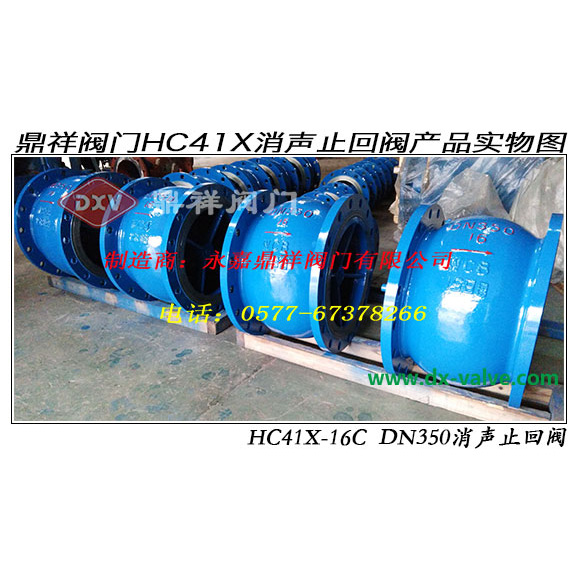

产品实物图
