HC42X(DRVZ)型静音式止回阀

HC42X(DRVZ)型静音式止回阀

产品概述

静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部水流通路采用流线型设计，水头按大小，同时于停泵时其阀瓣关闭行程很短，可达快速关闭，防止巨大水击声，形成静音效果。该阀主要适用于给排水、消防、暖通系统，可安装于水泵出水口处，以防止介质倒流及水锤对泵的损害。

主要技术参数

型号		DRVZ-10	DRVZ-16	DRVZ-25Q
公称压力		PN1.0MPa	PN1.6MPa	PN2.5MPa
公称通径		DN50~250mm
最高工作压力		1.0MPa	1.6MPa	2.5MPa
密封试验压力		1.0MPa	1.6MPa	2.5MPa
壳体试验压力		1.5MPa	2.4MPa	3.75MPa
主要零件材料	阀体、导流体	灰铸铁		球墨铸铁
	阀座、轴承、阀瓣、轴	铝青铜或铬不锈钢
	弹簧	不锈钢

主要外形尺寸

法兰尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准，PN2.5MPa按GB9113.4-88标准

公称通径DN(mm)	L
公称通径DN(mm)	L
50	120
65	150
80	180
100	229
125	254
150	267
200	292
250	340
300	-
350	-

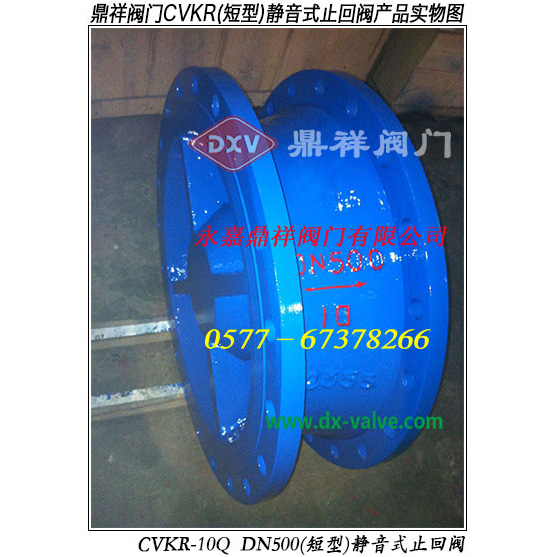

产品实物图
