J145X-10/16/25电动遥控阀

J145X-10/16/25电动遥控阀

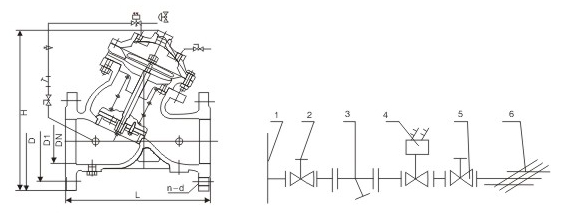

安装示意图

1、主管线
2、弹性座封闸阀
3、过滤器
4、电动遥控阀
5、弹性座封闸阀
6、用户系统

产品概述

安装在各类给水系统的管道上，根据电信号或手动操作．使阀门打开或关闭。

结构特点

1、准确快速的控制反应。
2、关闭速度可调．阀门平稳关闭而不会产生压力波动。
3、采用三向电磁阀，维护简单。

主要技术参数

1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、适用介质：水
3、介质温度：O～80℃
4、电磁阀的说明：电压：交流220V　直流：24V　任选：防爆常开、常闭

主要外形尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5Mpa
50	200	320	165	165	165	125	125	125	4-18	4-18	4-18
65	210	367	185	185	185	145	145	145	4-18	4-18	8-18
80	235	400	200	200	200	160	160	160	8-18	8-18	8-18
100	275	452	220	220	235	180	180	190	8-18	8-18	8-22
125	310	522	250	250	270	210	210	220	8-18	8-18	8-26
150	345	592	285	285	300	240	240	250	8-22	8-22	8-26
200	415	696	340	340	360	295	295	310	8-22	12-22	12-26
250	485	810	395	405	425	350	355	370	12-22	12-26	12-30
300	540	943	445	460	485	400	410	430	12-22	12-26	16-30
350	595	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	655	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	710	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	760	1270	670	715	730	620	650	660	20-26	20-33	22-36
600	850	1600	780	840		725	770		20-30	20-36
700	950	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36

产品实物图
