YX741X-10/16/25可调式减压稳压阀

YX741X-10/16/25可调式减压稳压阀

安装示意图

1、压力表
2、弹性座封闸阀
3、过滤器
4、可调试减压稳压阀
5、弹性座封闸阀
6、弹性座封闸阀

产品概述

安装在高层建筑给水系统以及其它给水系统的管道上，将较高的上游压力降为符合要求的下游使用压力。

结构特点

1、减压效果可靠。出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。
2、调试操作方便。只需调节先导阀的调节螺钉．就能获得精确、稳定的出口压力。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

主要技术参数

公称压力：1.0Mpa、1.6Mpa、2.5Mpa　
调试范围：0.05～0.8Mpa、0.12～1.4Mpa、0.12～1.6Mpa
适用介质：水　
介质温度：0～80℃

主要外形尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	200	300	165	165	165	125	125	125	4-18	4-18	4-18
65	210	337	185	185	185	145	145	145	4-18	4-18	8-18
80	235	467	200	200	200	160	160	160	8-18	8-18	8-18
100	275	520	220	220	220	180	180	190	8-18	8-18	8-22
125	310	580	250	250	235	210	210	220	8-18	8-18	8-26
150	345	640	285	285	270	240	240	250	8-22	8-22	8-26
200	415	778	340	340	300	295	295	310	8-22	12-22	12-26
250	485	889	395	405	360	350	355	370	12-22	12-26	12-30
300	540	1010	445	460	425	400	410	430	12-22	12-26	16-30
350	595	1037	505	520	485	460	470	490	16-22	16-26	16-33
400	655	1264	565	580	555	515	525	550	16-26	16-30	16-36
450	710	1294	615	640	620	565	585	600	20-26	16-30	20-36
500	760	1324	670	715	670	620	650	660	20-26	20-33	20-36
600	850	1600	780	840	730	725	770		20-30	20-36
700	950	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36

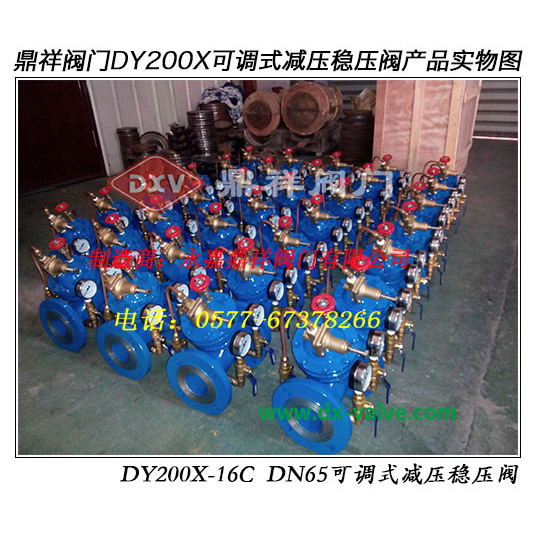

产品实物图
