| 主阀安装在配水管路需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,将上游高压减为下游低压。即使主阀上游的压力发生变化,也不会影响主阀下游的流量。 |
压力等级：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～700
介质温度：0～80℃ |

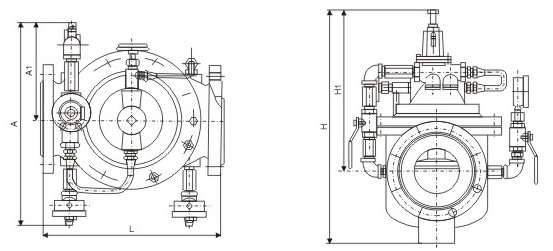

| 公称通径DN(mm) |
尺寸(mm) |
| L |
A1 |
A |
H1 |
H |
| 50 |
203 |
155 |
330 |
278 |
395 |
| 65 |
216 |
165 |
350 |
298 |
405 |
| 80 |
241 |
175 |
365 |
313 |
430 |
| 100 |
292 |
195 |
410 |
350 |
510 |
| 125 |
330 |
220 |
455 |
365 |
560 |
| 150 |
356 |
230 |
475 |
420 |
585 |
| 200 |
450 |
255 |
530 |
450 |
675 |
| 250 |
500 |
300 |
623 |
470 |
730 |
| 300 |
560 |
340 |
700 |
490 |
760 |
| 350 |
620 |
415 |
840 |
526 |
840 |
| 400 |
700 |
430 |
880 |
570 |
910 |
| 450 |
780 |
430 |
880 |
570 |
910 |
|
|
|
|
